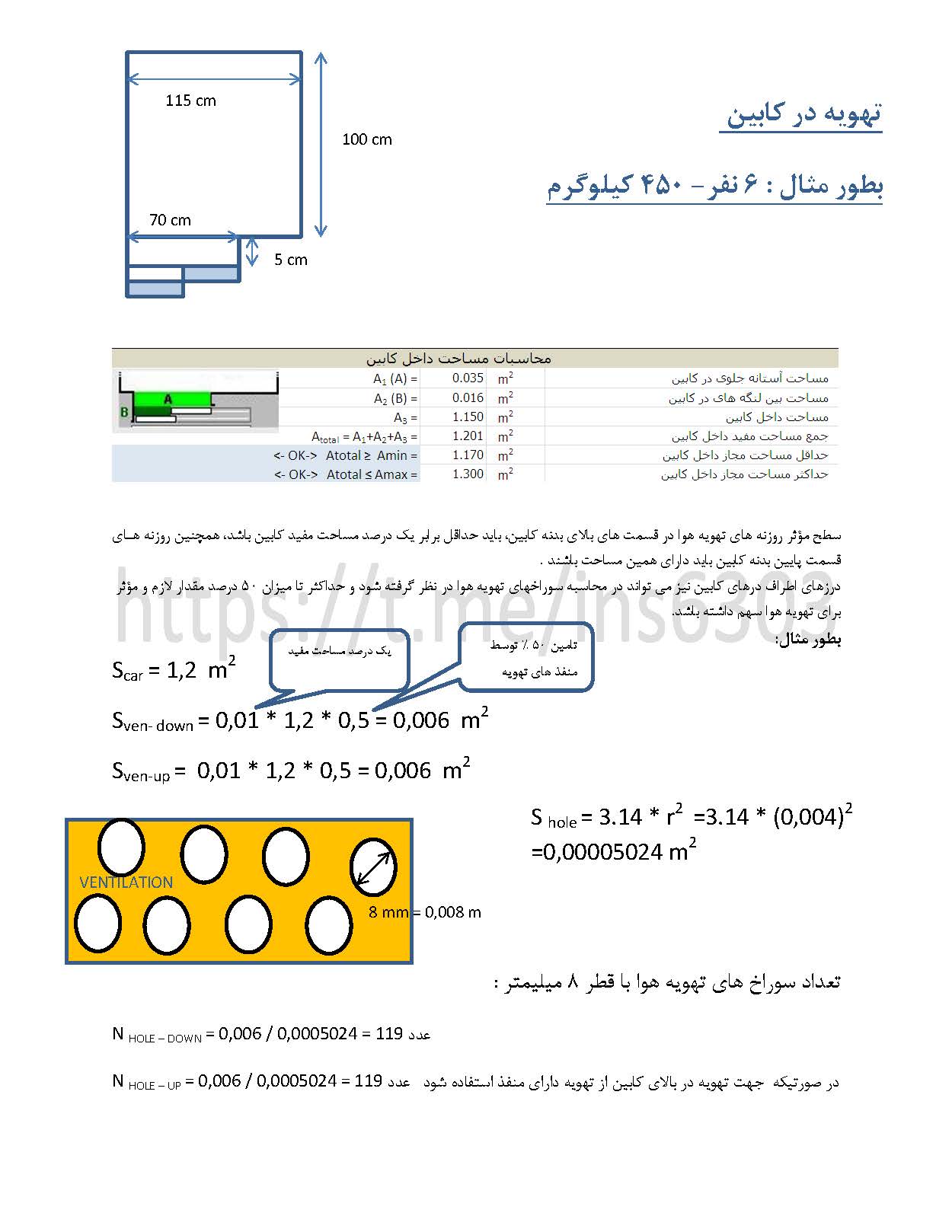

تهویه در کابین آسانسور

سطح مؤثر روزنه های تهویه هوا در قسمت های بالای بدنه كابین، باید حداقل برابر یك درصد مساحت مفید كابین باشد، همچنین روزنه های قسمت پایین بدنه كابین باید دارای همین مساحت باشند.

درزهای اطراف درهای كابین نیز می تواند در محاسبه سوراخهای تهویه هوا در نظر گرفته شود و حداكثر تا میزان 50 درصد مقدار لازم و مؤثر برای تهویه هوا سهم داشته باشد.

بطور مثال: کابین 6 نفر- 450 کیلوگرم

Scar = 1,2 m2

Sven- down = 0,01 * 1,2 * 0,5 = 0,006 m2

0.01   یک درصد مساحت کابین
0,5    تامین 50 % توسط منفذ های تهویه

Sven-up = 0,01 * 1,2 * 0,5 = 0,006 m2

VENTILATION
ابعاد سورا خ های منفذ   8mm = 0,008 m

S hole = 3.14 * r2 =3.14 * (0,004)2 =0,00005024 m2









تعداد سوراخ های تهویه هوا با قطر 8 میلیمتر :

N HOLE – DOWN = 0,006 / 0,0005024 = 119 عدد

N HOLE – UP = 0,006 / 0,0005024 = 119 عدد در صورتیکه جهت تهویه در بالای کابین از تهویه دارای منفذ استفاده شود
